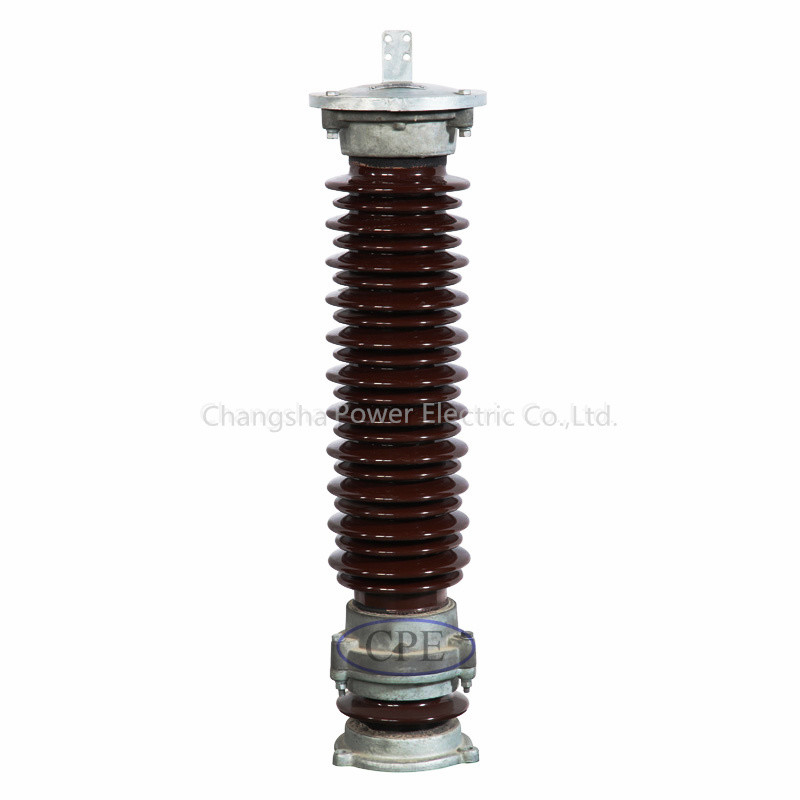

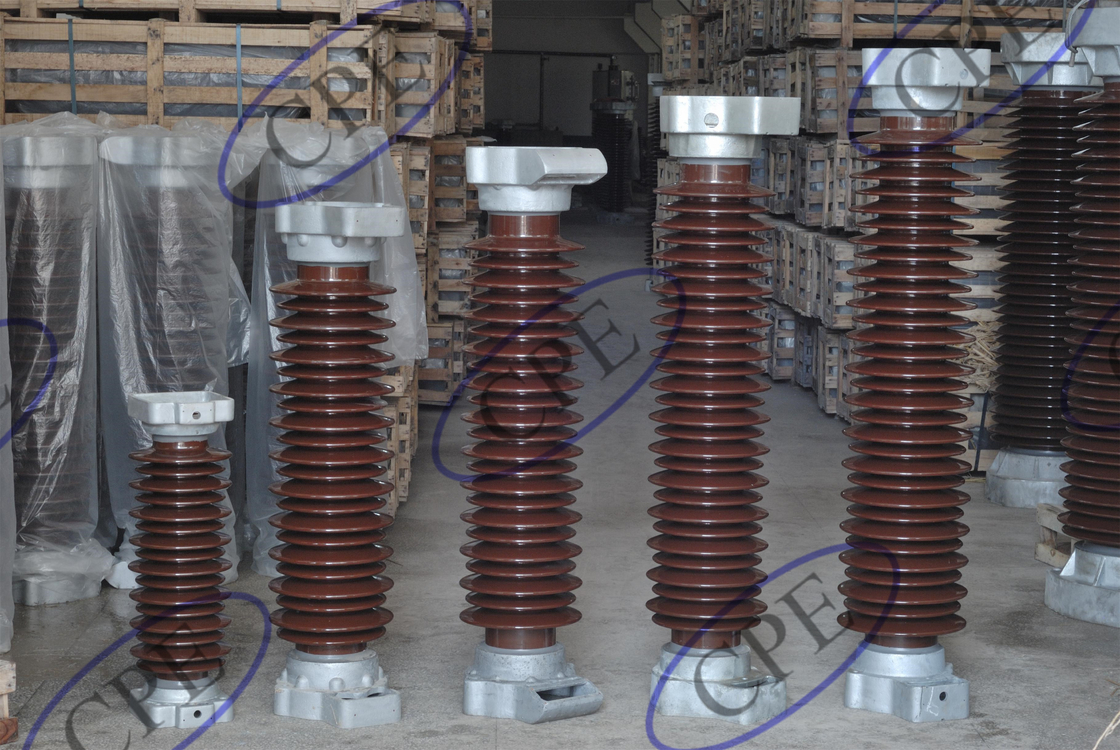

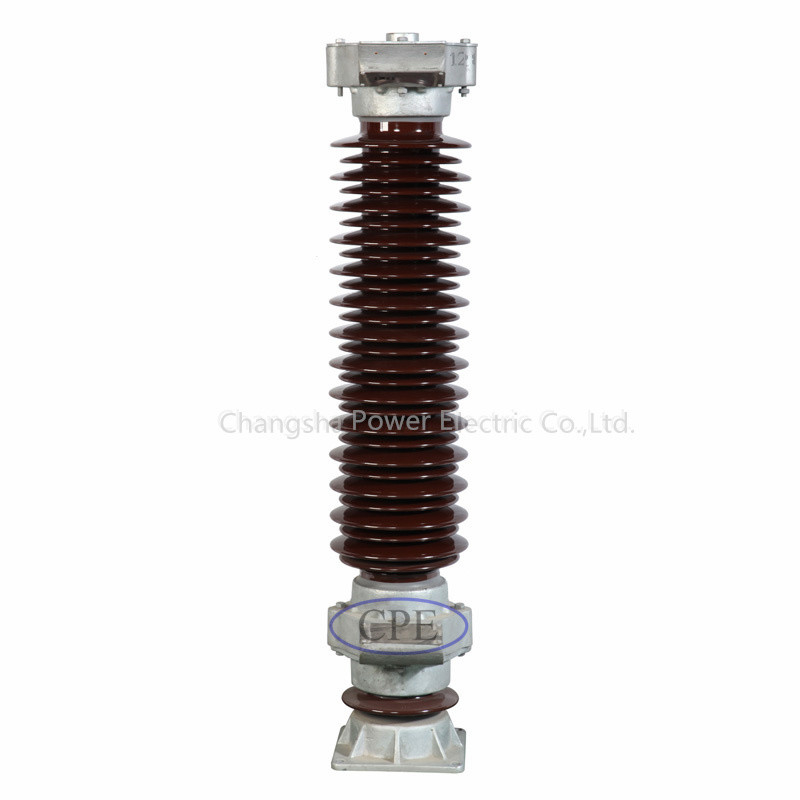

Bộ chống sét tráng men Bộ chống sét cách điện 66kV
Sự miêu tả:
1. Chất cách điện của chúng tôi có nắp và đế gắn bên ngoài.Một hệ thống xi măng được thiết kế kỹ thuật cao truyền tải đồng đều từ phần cứng vào thân sứ.
2. Mỗi thân cách điện được làm từ nguyên liệu đất sét chất lượng cao nhất đã được xử lý để trở thành sứ thủy tinh hóa hoàn toàn.Thân máy được tráng men để tăng thêm sức mạnh để cải thiện hình thức bề mặt và tăng cường khả năng làm sạch.
3. Có sẵn màu nâu sô cô la hoặc men màu xám Munsell.nắp và mặt bích được mạ kẽm nhúng nóng bằng kim loại màu.lỗ ren được khai thác thích hợp.
Thông số kỹ thuật:
8 / 20µS Điện áp dư của dòng điện xung sét kV (Giá trị đỉnh) ----- tại 5kA (kV) | 178 |
Điện áp dư của dòng xung đóng cắt kV (giá trị đỉnh) ---- tại 1kA (kV) | 137 |
Điện áp tham chiếu 1mA DC (kV) | 96 |
Mức xả dòng | 1 |
Dòng xung thời gian dài 2mS A | 400 |
4 / 10µS Xung dòng cao kA | 100 |
Chịu xung sét kV | 325 |
Điện áp tần số nguồn chịu được (khô / ướt) kV | 140 |
0,1S TOV -------------- kV | 79,2 |
1S TOV ---------------- kV | 75,9 |
10S TOV --------------- kV | 72,6 |
1200S TOV ------------- kV | 66 |
Khoảng cách leo ---- mm | 2500 |
Vật liệu được sử dụng trong điện trở phi tuyến tính nối tiếp | Oxit kẽm |
Yêu cầu kỹ thuật:
1. Men: Màu nâu
2. Khoảng cách leo: 4250mm Chiều dài: 1700mm
3.Trọng lượng: 88.0kgs
4. Chất liệu mặt bích: Hợp kim nhôm hoặc thép không gỉ
4. Loại gói: Trường hợp bằng gỗ
Ứng dụng:
Trụ sứ cách điện được sử dụng để cách điện và đỡ các bộ phận mang điện trong nhà máy điện ngoài trời, thiết bị phân phối và thiết bị điện của trạm biến áp xoay chiều tần số điện.
Lợi thế cạnh tranh:
Cấu trúc cách nhiệt hợp lý độ tin cậy cao của cách điện liên lượt.
Khối lượng nhỏ trọng lượng nhẹ
Mặt bích bằng thép không gỉ cảm ứng từ tính thấp điện trở suất cao.
Vận chuyển thuận tiện và lắp đặt linh hoạt.
Tổn thất thấp
Tăng nhiệt độ thấp
Độ bền cơ học cao, khả năng chịu thời tiết khắc nghiệt.
Khả năng chống nứt vượt trội.
Hệ số giãn nở nhiệt thấp
